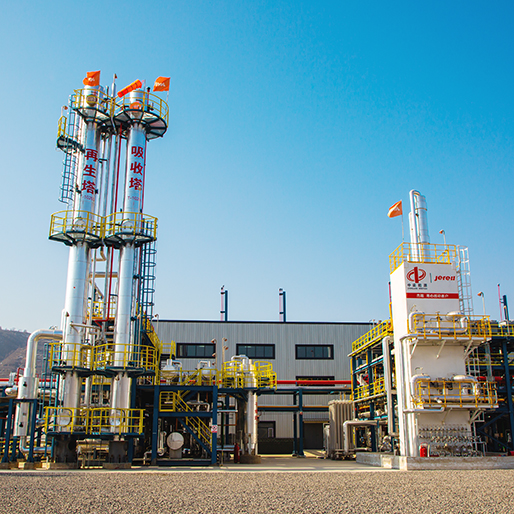

Завод по сжижению

Сжиженный природный газ (СПГ) — природный газ, преимущественно метан, переведённый в жидкое состояние путём конденсации при криогенных температурах. В процессе сжижения природного газа происходит уменьшение его объема ориентировочно в 600 раз. СПГ представляет собой нетоксичную жидкость с относительно высокой массовой теплотой сгорания.



Малотоннажное производство СПГ осуществляется на комплексах по сжижению природного газа (КСПГ), предназначенных для приёма из различных видов природного газа, коммерческого учёта, предварительной подготовки природного газа, сжижения природного газа, хранения СПГ и дальнейшего отпуска СПГ потребителю. Типовая производительность малотоннажных КСПГ в среднем составляет менее менее 10 т / ч СПГ в РФ. А Сектор малотоннажных заводов СПГ в Китае включает производство, хранение и сбыт СПГ в объемах менее 100 т / ч.



Китайский рынок малотоннажных заводов СПГ в настоящее время стал самым крупным в мире. На начало 2022 г. на территории Китая находится 415 малотоннажных заводов по производству СПГ. Производственные мощности варьируются от 11,88 тыс. до 1,18 млн. т в год, общая мощность всех заводов составляет 57.68 млн. т в год.

Описание технологии процесса

На данном этапе существуют различные технологии производства СПГ. На территории РФ функционируют КСПГ, работающие по циклам высокого давления с применением компрессора и холодильной машины; среднего давления с применением турбодетандерных агрегатов; сжижение с внешним закрытым азотным циклом и одноконтурный цикл смешанного хладагента (SMR).



С учётом COPEX и OPEX КСПГ, перспективным является устройство КСПГ по одноконтурному циклу смешанного хладагента (SMR). К преимуществам данной технологии относятся минимальное энергопотребление, низкие эксплуатационные расходы КСПГ, независимость от видов газа и высокой степени автоматизации.

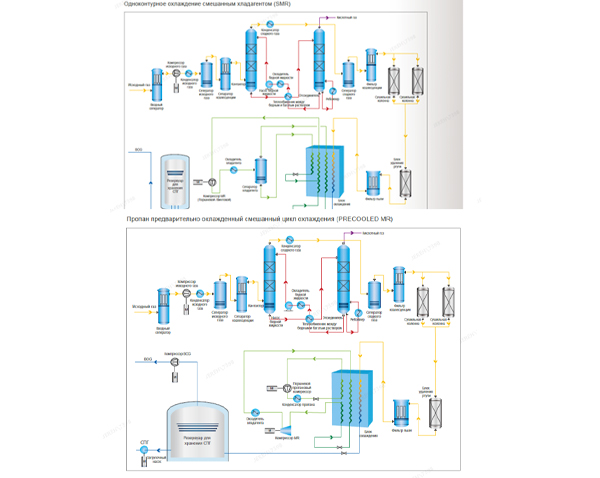

JEREH владеет множеством собственных технологий сжижения природного газа, таких как цикл смешанного хладагента и цикл детандерного охлаждения. JEREH разрабатывает оптимизированное одноконтурное смешенное охлаждение (SMR), смешанное охлаждение с предварительным охлаждением пропаном (C3 MR) с учётом различных принципов охлаждения и рабочих условий.



Сжижение трубопроводного газа  Сжижение сланцевого газа   Сжижение угольного метана.

Сжижение попутного нефтяного газа  Утилизация устьевого газа  Сжижение биогазов   Сжижение хвостовых газов и COG   Утилизация отпарного газа (BOG).

Стандартная линия технологии производства СПГ

фильтрация и учёт природного газа, (компримирование ПГ), удаление кислых газов, удаление воды / ртути, (удаление тяжёлых углеводородов), сжижение природного газа (SMR \ C3 MR \ детандерный цикл), хранение и отгрузка СПГ.

Мощность проектов, реализуемых компанией

Наименование

Производительность

Малотоннажный КСПГ

≤10 т / ч

Средне-тоннажный КСПГ

≤200 т / ч

Предельно допустимое содержание примесей в сыром газе перед сжижением

Примесь

Значение

Точка росы воды

≤-70 ℃

CO2

≤50 ppm

H2S

≤3.5 mg / m3(4 ppm)

Общая сера

10~50 mg / m3

Hg

≤0.01 μg / m3

Ароматические углеводороды

≤10 ppm

Неопентан

≤10 ppm

Цикланы

≤10 ppm

Данные продукта

Наименование

Значен

Примечание

Давление хранения СПГ

200 kPa - 800 kPa

Зависит от объёма ёмкости СПГ

Температура хранения СПГ

~-162 ℃



Стандрат продукта

ГОСТ Р 56021 - 2014



Преимущество

На территории РФ развитие и реализации сжиженного природного газа находится на начальном этапе установления. Однако уже сегодня СПГ – это востребованный среди российских потребителей продукт. В первой очереди за счёт своей экологичности и экономичности. Использование СПГ в качестве ГМТ может снизить выбросы твёрдых частиц на 99 %, NOx на 14 %, CO на 97 %, CO2 на 24 %, углеводородов на 97 %. Средний расход тягача, работающего на СПГ - 29 кг / 100 км. Стоимость СПГ относительно ДТ в весовом эквиваленте - 40 %. Экономия по удельным топливным расходам - 60 %. Экономия на топливном расходе – 45 %. Отечественные компании заинтересованы в опыте использования сжиженного природного газа. Однако слабое развитие производственной инфраструктуры и не достаток информированности о возможности применения СПГ сдерживает развитие его рынка в России.

Компания JEREH, как лидер в строительстве малотоннажных и средне-тоннажных заводов по сжижению природного газа в Китае, владеет собственно разработанный технологический пакет по очистке и сжижению природного газа. По состоянию на февраль 2022 года компания реализует и реализовала 30 проектов заводов по сжижению природного газа. JEREH стремится предоставлять индивидуальные решения для российских клиентов в области малотоннажного производства СПГ. Мы предоставляем услуги генподряда, разработки Проектных предложений и ТЭО, разработки технологического пакета и поставки основного оборудования, ШМР и ПНР, обучения и других технических поддержек.
